ロータリエンコーダ
ＭＥＳ-６シリーズ
外径φ7.5mm
特長
- 超小型、高分解能
- 光学式インクリメンタルロータリエンコーダ
- 製品寸法 φ7.5ｍｍ×10.5ｍｍ
- 高分解能 100～500パルス／回転
- A、B、Z相 矩形波オープンコレクタ出力

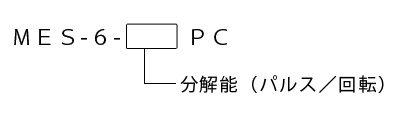

型式
仕様
| 項目 | 定格 | |
| 電源電圧 | DC5V±10％ | |
| 消費電流 | 30mＡ以下（無負荷時） | |
| 検出方式 | インクリメンタル | |
| 分解能（パルス／回転） | 100 120 200 300 360 500 | |
| 出力相 | A、B、Z相 | |
| 出力位相差 | A、B位相差90°±45°（T/4±T/8） Z相T±T/2（出力波形図参照） |
|
| 出力形態 | 矩形波オープンコレクタ出力 | |
| 出力容量 | シンク電流：4mＡ(出力耐圧7V) 残留電圧：0.4V以下 |
|
| 最高応答周波数 | 100ｋHz | |
| 出力波形立上り立下り時間 | 2µs以下（出力ケーブル300ｍｍ以下） | |
| 起動トルク | 0.3×10-3N・m(3gf・ｃｍ）以下 | |
| 軸許容荷重 （電気的） |
ラジアル | 1.9N（200ｇｆ） |
| スラスト | 0.98N（100ｇｆ） | |
| 許容最高回転数（機械的） | 6000r/min | |
| 使用周囲温度／湿度 | 0℃～60℃ RH35％～90％結露しないこと |
|
| 保存周囲温度 | -20℃～80℃ | |
| 耐振動 | 耐久55Ｈｚ 複振幅1.5ｍｍ X、Y、Z方向各2時間 |
|
| 耐衝撃 | 耐久500m/ｓ2 （約50G） X、Y、Z方向各3回 |
|
| 保護構造 | IP50 | |
| ケーブル | ビニール線（AWG32） ケーブル長300ｍｍ |
|
| 質量 | 5ｇ | |

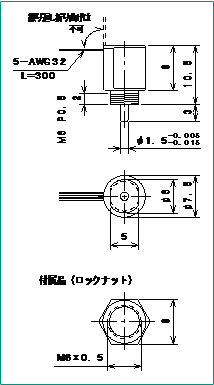

外形図
出力回路

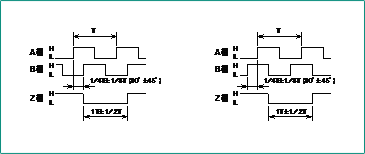

出力波形
