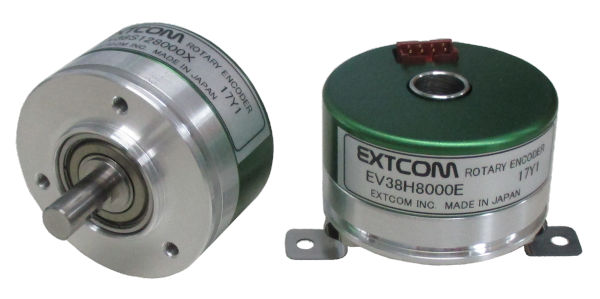

ロータリエンコーダ
ＥＶ３８シリーズ
外径φ３８mm 分解能〜１２５０００パルス／回転
特長
- 小型、高分解能
- 光学式インクリメンタルロータリエンコーダ
- ABZ相 矩形波出力
- 製品寸法 φ３８ｍｍ×Ｈ２２ｍｍ
- 分解能 ５００～１２５０００Ｐ／Ｒ

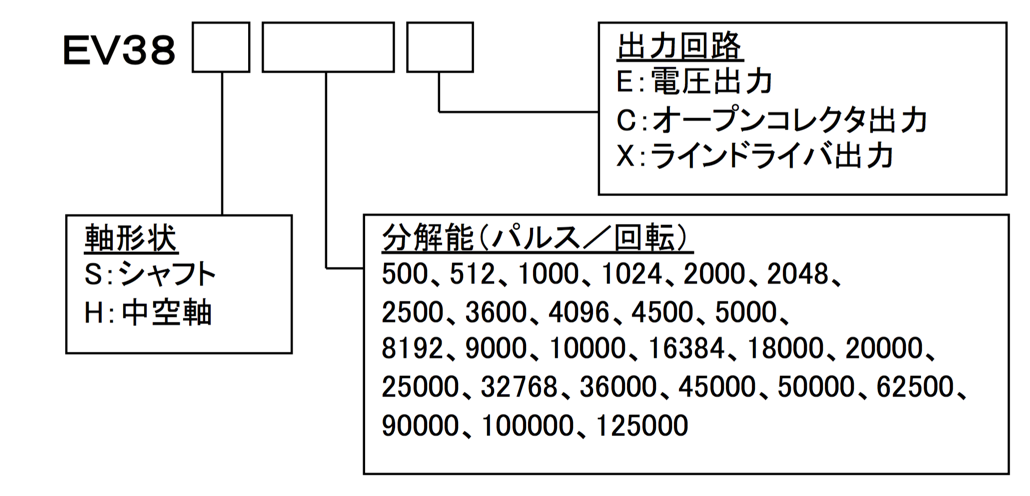

型式

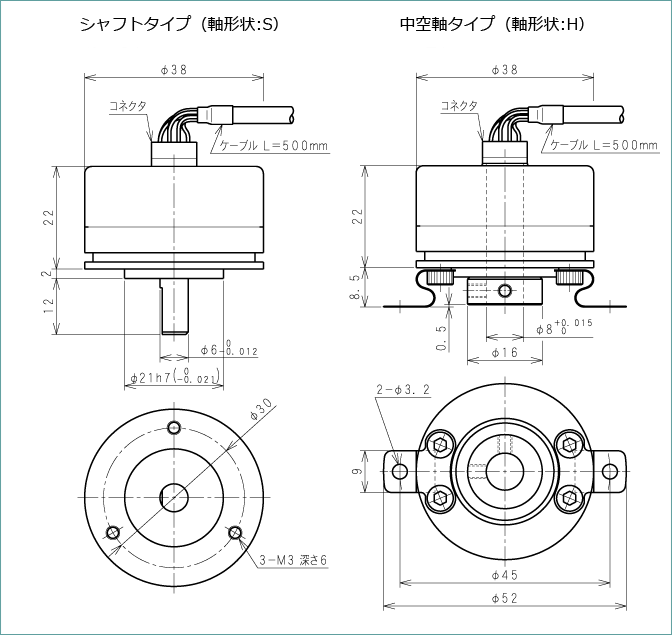

外形
仕様
| 項目 | 定格 | ||
| 電源電圧 | 電圧出力 DC5V～12V±10％ オープンコレクタ DC5V～24V±10％ ラインドライバ DC5V～24V±10％ |
||
| 消費電流 | 120mＡ以下 無負荷時 | ||
| 検出方式 | インクリメンタル | ||
| 分解能（パルス／回転） | 500、512、1000、1024、2000、2048、 2500、3600、4096、4500、5000、 8192、9000、10000、16384、18000、20000、 25000、32768、36000、45000、50000、 62500、90000、100000、125000 |
||
| 出力形式 | 電圧出力（Ｅ） NPNオープンコレクタ出力（C） ラインドライバ出力（X） |
||
| 出力相 | A、B、Z相 | ||
| 出力位相差 | A、B位相差90°±45°（T/4±T/8） Z相T±T/2（出力波形図参照） |
||
| 出力形態 | 矩形波 | ||
| 最高応答周波数 | 100ｋHz（電圧出力、オープンコレクタ） | ||
| 2MHz（ラインドライバ、5000パルス以上 5000パルス未満はお問合せください |
|||
| 起動トルク | 3×10-3N・m(30gf・ｃｍ）以下 | ||
| 軸許容荷重 （電気的） |
ラジアル |
500～5000パルス／回転 |
30N |
|
8192～125000パルス／回転 |
20N |
||
| スラスト |
500～5000パルス／回転 |
20N |
|
|
8192～125000パルス／回転 |
10N |
||
| 許容最高回転数（機械的） | 6000r/min | ||
| 使用周囲温度／湿度 | 0℃～70℃ RH35％～90％結露しないこと |
||
| 保存周囲温度 | -20℃～80℃ | ||
| 耐振動 | 耐久55Ｈｚ 複振幅1.5ｍｍ X、Y、Z方向各2時間 |
||
| 耐衝撃 | 耐久500m/s2 （約50G） X、Y、Z方向各3回 |
||
| 保護構造 | IP50 | ||
| 質量 | 90ｇ | ||

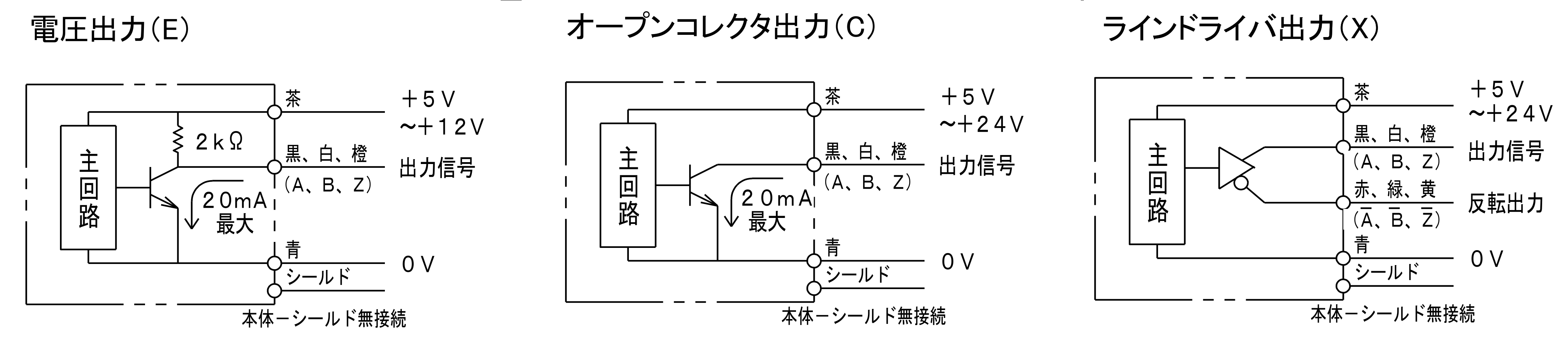

出力回路

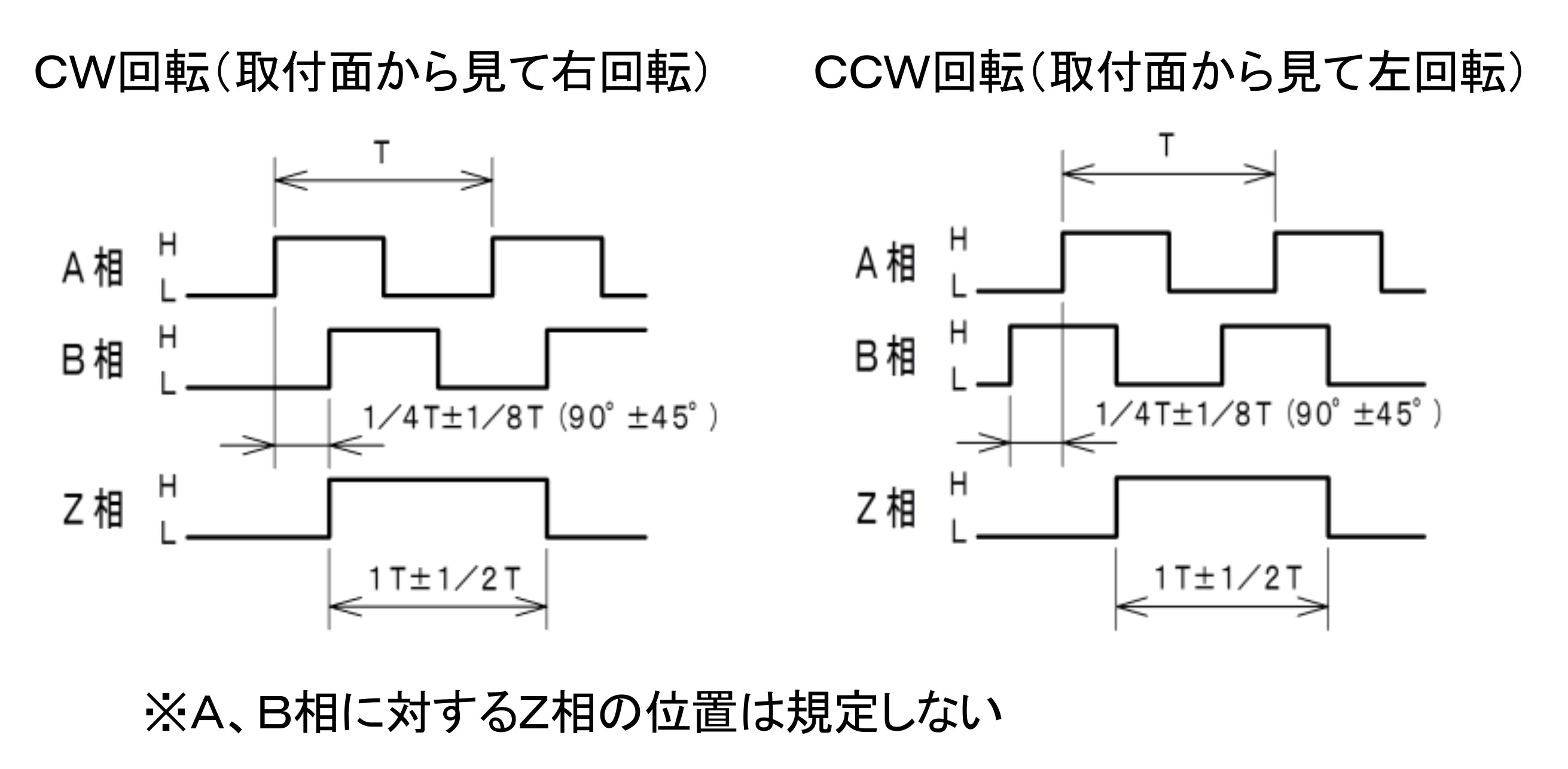

出力波形
ケーブル接続表
