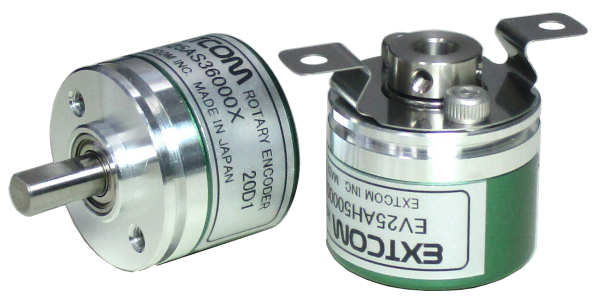

ロータリエンコーダ
ＥＶ２５Ａシリーズ
外径φ２５mm
特長
- 小型、高分解能
- 光学式インクリメンタルロータリエンコーダ
- 製品寸法 φ25ｍｍ×20ｍｍ
- 高分解能 500P/R〜62500 パルス/回転
- A、B、Z相 矩形波

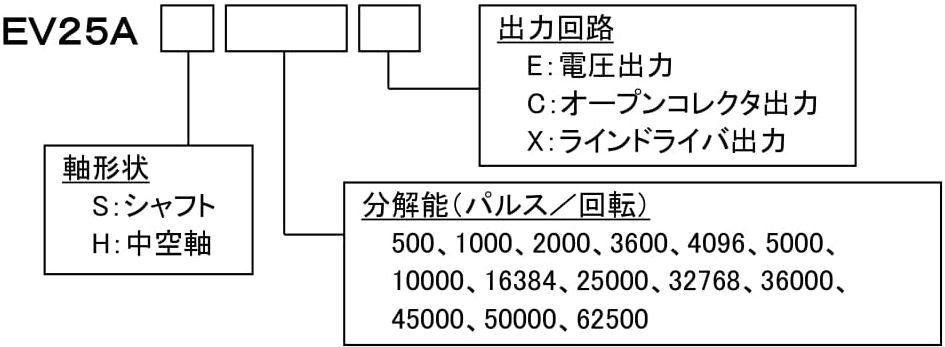

型式
仕様
| 項目 | 定格 | |
| 電源電圧 | 電圧出力 DC5V～12V±10％ オープンコレクタ DC5V～24V±10％ ラインドライバ DC5V～24V±10％ |
|
| 消費電流 | 120mＡ以下（無負荷時） | |
| 検出方式 | インクリメンタル | |
| 分解能（パルス／回転） | 500、1000、2000、3600、4096、 5000、10000、16384、25000、 32768、36000、45000、50000、62500 |
|
| 出力回路 | 電圧出力（Ｅ） NPNオープンコレクタ出力（C） ラインドライバ出力（X） |
|
| 出力相 | A、B、Z相 | |
| 出力位相差 | A、B位相差90°±45°（T/4±T/8） Z相T±T/2（出力波形図参照） |
|
| 出力形態 | 矩形波 | |
| 最高応答周波数 | 100kHz（電圧出力、オープンコレクタ）（注1） | |
| 2MHz（ラインドライバ、3600パルス以上） 3600パルス未満はお問合せください |
||
| 軸許容荷重（電気的） | ラジアル | ～5000パルス：12N 10000パルス～：8N |
| スラスト | ～5000パルス：6N 10000パルス～：4N | |
| 許容最高回転数（機械的） | 6000r/min | |
| 使用周囲温度／湿度 | 0℃～70℃ RH35％～90％結露しないこと |
|
| 保存周囲温度 | -20℃～80℃ | |
| 耐振動 | 耐久55Ｈｚ 複振幅1.5ｍｍ X、Y、Z方向各2時間 |
|
| 耐衝撃 | 耐久500m/s2 （約50G） X、Y、Z方向各3回 |
|
| 保護構造 | IP50 | |
| 質量 | 40ｇ | |
（注1）電源電圧 5V、プルアップ抵抗 2kΩ、標準ケーブル使用の場合）

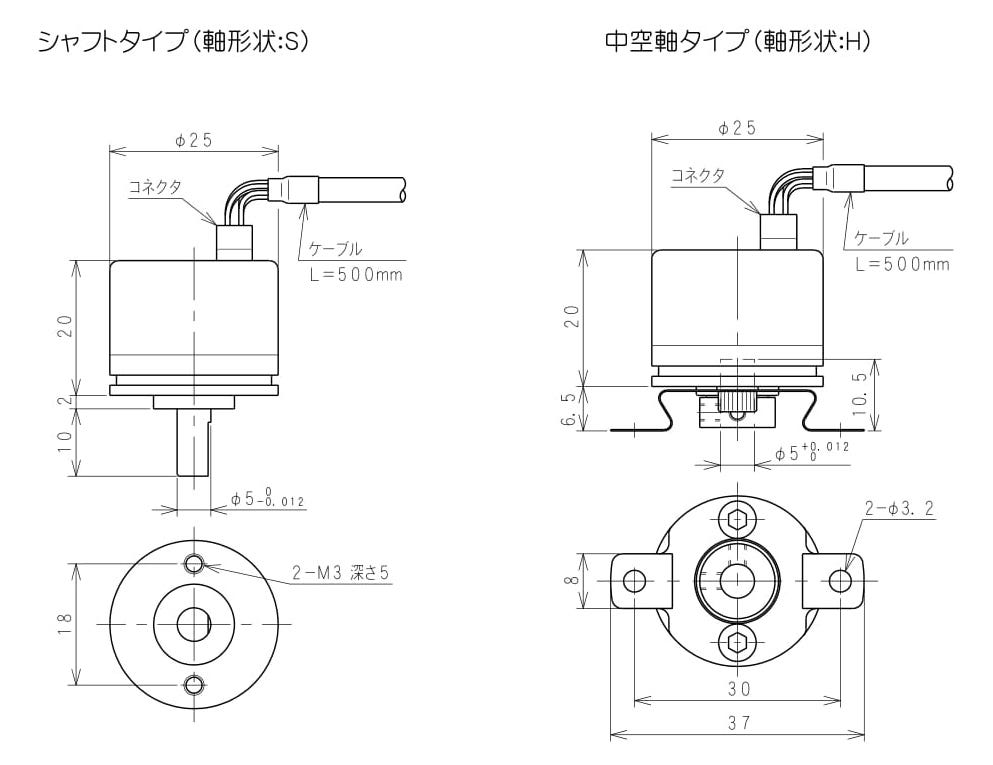

外形図

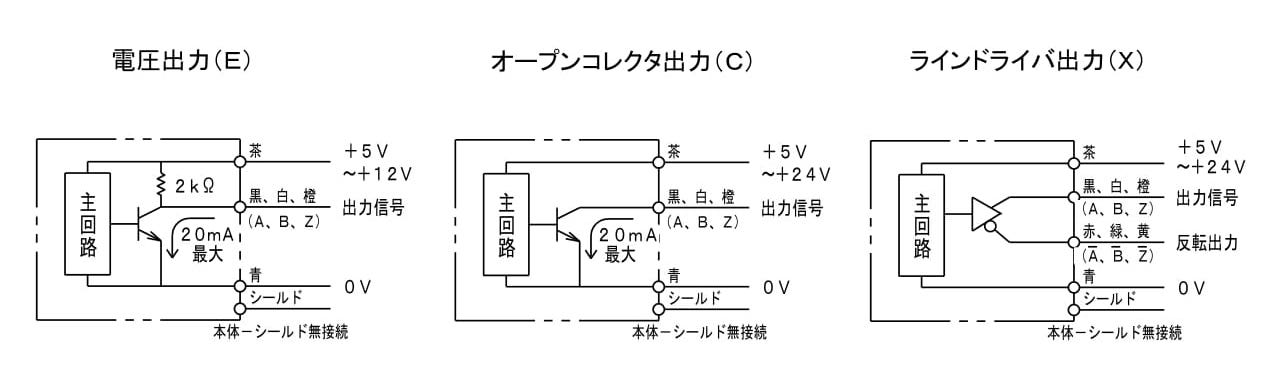

出力回路
出力波形
ケーブル接続表
